征途中的迷思与Thinking

🧐迷思一模板页目录(base_pgdir)

请看相关注释：

/*
 * We want to map 'UPAGES' and 'UENVS' to *every* user space with PTE_G permission (without PTE_D), then user programs can read (but cannot write) kernel data structures 'pages' and'envs'.
 * Here we first map them into the *template* page directory 'base_pgdir'.
 * Later in 'env_setup_vm', we will copy them into each 'env_pgdir'.
*/

1 先问是什么？

base_pgdir 本质上是一个页目录 (Page Directory)。就是我们多级页表结构中的一级页表。
它被称为“模板”（Template）是因为它不直接被任何一个正在运行的用户进程（Env）使用。相反，它包含了一些所有用户进程都应该拥有的通用内存映射。
可以把它想象成一个预先配置好的蓝图或模板，用于快速创建新进程的地址空间。

2 再问为什么（这样设计）？

高效率: 当创建一个新的进程时，需要为这个进程设置它自己的虚拟地址空间，也就是要创建并填充它自己的页目录 (env_pgdir)。有很多内存区域的映射对于所有用户进程来说都是相同的，如果每次创建新进程时，都从头开始、逐一添加这些通用映射，会非常低效。使用模板页目录，可以在初始化时就把这些通用映射设置好。之后创建新进程时，只需将 base_pgdir 的内容复制到新进程的 env_pgdir 中，然后再添加该进程特有的映射（如代码段、数据段、栈等）。这大大加快了进程虚拟内存初始化的速度。
共享内核数据: 如注释（代码段）中所述，操作系统设计者希望让用户程序能够读取（但不能写入）某些内核维护的数据结构，比如 pages 数组（描述所有物理页的状态）和 envs 数组（描述所有进程控制块的状态）。这对于实现某些用户态的功能（如用户级调试器、性能监控工具或某些IPC机制）可能很有用。将这些数据映射到每个用户进程的地址空间中，并且使用相同的虚拟地址（UPAGES, UENVS），可以简化用户程序的编写。

3 为这段代码逐行注释

// 分配一个物理页框p
struct Page *p;
panic_on(page_alloc(&p));
p->pp_ref++;

base_pgdir = (Pde *)page2kva(p); // 转化为内核虚拟地址
// map_segment : 用于在 base_pgdir 中建立一段虚拟内存到物理内存的映射。
map_segment(base_pgdir, 0, PADDR(pages), UPAGES,
	    ROUND(npage * sizeof(struct Page), PAGE_SIZE), PTE_G);
map_segment(base_pgdir, 0, PADDR(envs), UENVS, ROUND(NENV * sizeof(struct Env), 		PAGE_SIZE),PTE_G);

🧐迷思二 env_setup_vm 函数

先看看源码（补全版✔）：

static int env_setup_vm(struct Env *e) {
	/* Step 1:
	 *   Allocate a page for the page directory with 'page_alloc'.
	 *   Increase its 'pp_ref' and assign its kernel address to 'e->env_pgdir'.
	 *
	 * Hint:
	 *   You can get the kernel address of a specified physical page using 'page2kva'.
	 */
	struct Page *p;
	try(page_alloc(&p));
	/* Exercise 3.3: Your code here. */
	p->pp_ref++;
 	e->env_pgdir = (Pde *)page2kva(p);
	/* Step 2: Copy the template page directory 'base_pgdir' to 'e->env_pgdir'. */
	/* Hint:
	 *   As a result, the address space of all envs is identical in [UTOP, UVPT).
	 *   See include/mmu.h for layout.
	 */
	memcpy(e->env_pgdir + PDX(UTOP), base_pgdir + PDX(UTOP),
	       sizeof(Pde) * (PDX(UVPT) - PDX(UTOP)));

	/* Step 3: Map its own page table at 'UVPT' with readonly permission.
	 * As a result, user programs can read its page table through 'UVPT' */
	e->env_pgdir[PDX(UVPT)] = PADDR(e->env_pgdir) | PTE_V;
	return 0;
}

首先，Step1在注释的帮助下很好理解：为进程e分配一个物理页框p并以之作为页目录，并且用e->env_pgdir记录内核访问该页目录p的虚拟地址。

Step2的注释说 “Copy the template page directory”，那我们知道了，要用模板页目录 “批量生产” 页目录了！

但是随之而来的是看不懂的memcpy括号里的各路参数🫠，什么UTOP哇什么UVPT哇...

你在OS中高声呼救，回应你的只有【Hint】...（好叭其实是我眼瞎）😓

那我们CV一段layout看看：

o      ULIM     -----> +----------------------------+------------0x8000 0000-------
o                      |         User VPT           |     PDMAP                /|\
o      UVPT     -----> +----------------------------+------------0x7fc0 0000    |
o                      |           pages            |     PDMAP                 |
o      UPAGES   -----> +----------------------------+------------0x7f80 0000    |
o                      |           envs             |     PDMAP                 |
o  UTOP,UENVS   -----> +----------------------------+------------0x7f40 0000    |

原来这是一段虚拟地址😌。

这个虚拟地址范围本身并不直接存储任何数据，它只是一个地址空间区域。关键在于，在 env_setup_vm 中，通过 memcpy 从 base_pgdir 复制过来的页目录项 (PDEs)，为这个范围内的特定虚拟地址（如 UPAGES, UENVS）建立了映射。这个映射关系大概就是以下两种：（其中用户地址都是虚拟地址）

进程 e 的用户地址 UPAGES <----(通过 e->env_pgdir 中复制来的 PDE)----> 物理地址 PADDR(pages) (只读)
进程 e 的用户地址 UENVS <----(通过 e->env_pgdir 中复制来的 PDE)----> 物理地址 PADDR(envs) (只读)

这就是我们在上一个迷思提到的高效性。以base_pgdir为模板通过memcpy快速初始化，而不是逐一调用map_segment函数创建映射。

Step3和思考题撞了，请直接看下面Thinking3.1！

🤔Thinking3.1

请结合 MOS 中的页目录自映射应用解释代码中 e->env_pgdir[PDX(UVPT)] = PADDR(e->env_pgdir) | PTE_V 的含义。

让我们时刻记得自映射的目标：让进程能通过虚拟地址 UVPT 这个“窗口”来访问它自己的页目录和页表。

e->env_pgdir：进程e的页目录数组指针，其中包含了1024个PDE，每个PDE负责管理4MB的虚拟地址空间。
PDX(UVPT)：管理UVPT所在的4MB虚拟地址空间的那个PDE的索引。
PADDR(e->env_pgdir)：页目录内核虚拟地址对应的物理地址，也就是找到存储e的页目录那4KB的物理页框的真实物理地址。
| PTE_V：与页目录的物理地址合并一起，置有效位。

那自映射的实现最后是怎样的？我们在进程e 的页目录中创建了一个“精妙”的入口🚪：
- 入口的位置: 由虚拟地址 UVPT 决定的那个 PDE（索引为 PDX(UVPT)）。
- 入口指向哪里: 指向页目录自己所在的物理地址 (PADDR(e->env_pgdir))。
- 入口的状态: 是有效的 (PTE_V)。
那自映射的效果是什么？我认为自映射就是让第一级页目录在UVPT这个用户态的虚拟地址下变得“可见”，允许用户直接读取其中的PDEs。

🤔Thinking3.2

elf_load_seg 以函数指针的形式，接受外部自定义的回调函数 map_page。请你找到与之相关的 data 这一参数在此处的来源，并思考它的作用。没有这个参数可不可以？为什么？

先看elf_load_seg的声明：

1	int elf_load_seg(Elf32_Phdr ph, const void bin, elf_mapper_t map_page, void *data);

指导书指出：elf_load_seg 负责将 ELF 文件的一个 segment 加载到内存。为了实现这一功能，需要使用一个回调函数map_page，并将额外参数data传给它。当elf_load_seg解析到一个需要被加载到内存中的页面，就会由这个map_page来完成此页面的加载过程。那这里指导书的言外之意已经呼之欲出了，data作为传入map_page的参数一定是协助页面加载的。

另外指导书也指出load_icode对elf_load_seg的调用关系，我们决定层层深入，先看load_icode，找到了调用的语句：

1	panic_on(elf_load_seg(ph, binary + ph->p_offset, load_icode_mapper, e));

😮我们发现data在这里的赋值就是PCB的指针e，而正如指导书所述，load_icode_mapper 就是 map_page 的具体实现。我们再看elf_load_seg的实现，发现data出现且仅出现在map_page的参数中。那我们可以直接进入自定义的回调函数load_icode_mapper探寻data的作用了。

load_icode_mapper部分代码：

static int load_icode_mapper(void *data, u_long va, size_t offset, u_int perm, const void *src, size_t len) {
            /*	data:通用上下文指针，这里就是进程控制块的指针 e
                va:需要进行映射的目标虚拟地址
                offset:当前要处理的数据块 (由 src 指向，长度为 len) 在整个ELF程序段内的字节偏移量
                perm:为虚拟地址 va 映射到的物理页面所要设置的访问权限
                src:指向源数据的指针。这些数据位于内存中加载的原始 ELF 文件二进制内容中
                len:需要从 src 拷贝到新分配物理页面的数据字节数
            */
	struct Env *env = (struct Env *)data;
	// some definition...
	/* Step 1: Allocate a page with 'page_alloc'. */
	/* Step 2: If 'src' is not NULL, copy the 'len' bytes started at 'src' into 'offset' at this * page. */
	/* Step 3: Insert 'p' into 'env->env_pgdir' at 'va' with 'perm'. */
	return page_insert(env->env_pgdir, env->env_asid, p, va, perm);
}

可以看到我们在用page_insert建立虚拟地址与物理地址的映射的时候，用到了当前进程空间的页目录基地址(pgdir)和asid，倘若没有上下文指针data，自然就找不到这个PCB的这两个参数了。因此没有这两个参数是万万不行的。

🤔Thinking3.3

结合 elf_load_seg 的参数和实现，考虑该函数需要处理哪些页面加载的情况。

// 段起始于页面中
if (offset != 0) {
	if ((r = map_page(data, va, offset, perm, bin,
           MIN(bin_size, PAGE_SIZE - offset))) != 0) {
		/*
			MIN(bin_size, PAGE_SIZE - offset): 需要从 bin 拷贝的数据量
			根据剩余的 bin数据量判断是：
			1. 填满页剩余的部分
			2. 将极小的 bin中所有的数据量全部拷贝进当前页
		*/
		return r; // 建立映射失败，返回错误码
	}
}

/* Step 1: load all content of bin into memory. */
// i作为拷贝起点，根据前段代码中是否存在offset导致先拷贝一部分数据
// i += PAGE_SIZE即按页复制，直到剩余数据不足以填满一整页
for (i = offset ? MIN(bin_size, PAGE_SIZE - offset) : 0; i < bin_size; i += PAGE_SIZE) {
	if ((r = map_page(data, va + i, 0, perm, bin + i, MIN(bin_size - i, PAGE_SIZE))) != 0) 	{
		return r;
	}
}

/* Step 2: alloc pages to reach `sgsize` when `bin_size` < `sgsize`. */
// i < sgsize说明还有内存空间需要分配并清零
while (i < sgsize) {
	// 用 NULL告诉`map_page`只需要分配全0的物理页面即可，无需拷贝数据
	if ((r = map_page(data, va + i, 0, perm, NULL, MIN(sgsize - i, PAGE_SIZE))) != 0) 		{
		return r;
	}
	i += PAGE_SIZE;
}
return 0;

Step0：函数判断va是否页对齐，如果不对齐，需要将多余的地址记为offset，并且先拷贝一部分的数据；
Step1：按页将段内的数据映射到物理空间；
Step2：若发现其在内存的大小大于在文件中的大小，则需要把多余的空间用0填满。

🤔Thinking3.4

这里的 env_tf.cp0_epc 字段指示了进程恢复运行时 PC 应恢复到的位置。我们要运行的进程的代码段预先被载入到了内存中，且程序入口为 e_entry，当我们运行进程时，CPU 将自动从 PC 所指的位置开始执行二进制码。

思考上面这一段话，并根据自己在 Lab2 中的理解，回答：你认为这里的 env_tf.cp0_epc 存储的是物理地址还是虚拟地址?

虚拟地址；cp0_epc中存储的是发生错误时CPU所处的指令地址，CPU所见的均为虚拟地址。

🤔Thinking3.5

试找出 0、1、2、3 号异常处理函数的具体实现位置。8 号异常（系统调用）涉及的 do_syscall() 函数将在 Lab4 中实现。

既然异常处理函数要和CPU的协处理器打交道，那大概率是用汇编写的.S文件啦😊。我们在genex.S文件中找到了handle_int。

但是没找到其余的异常处理？定睛一看：

.macro BUILD_HANDLER exception handler
NESTED(handle_\exception, TF_SIZE + 8, zero)
	move    a0, sp
	addiu   sp, sp, -8
	jal     \handler
	addiu   sp, sp, 8
	j       ret_from_exception
END(handle_\exception)
.endm

BUILD_HANDLER tlb do_tlb_refill

#if !defined(LAB) || LAB >= 4
BUILD_HANDLER mod do_tlb_mod
BUILD_HANDLER sys do_syscall
#endif

BUILD_HANDLER reserved do_reserved

原来如此，这个宏定义竟然定义了一段汇编入口包装器，但他们终究会通过jal \handler进行跳转，而这段代码怎么会叫handle_mod，handle_sys和handle_tlb三种名字呢？原来代码段被命名为handle_\exception了。

那这里就类似于传参了，例如下方的BUILD_HANDLER tlb do_tlb_refill，这个异常处理函数自然就叫做handle_tlb了，再看第二个参数作为jal的对象——do_tlb_refill，那是真心熟悉呀🤗，这不是我们在Lab2在tlbex.C写的快表重填函数嘛，不出所料do_tlb_mod也在其中。

🤔Thinking3.6

阅读 entry.S、genex.S 和 env_asm.S 这几个文件，并尝试说出时钟中断在哪些时候开启，在哪些时候关闭。

在entry.S中，发生异常后CPU会跳转到函数exc_gen_entry，部分代码与注释如下：

1
2
3

mfc0    t0, CP0_STATUS  // CP0_STATUS 的内容读取到通用寄存器 t0 中
and     t0, t0, ~(STATUS_UM | STATUS_EXL | STATUS_IE) // 将 t0 中的这三个位强制清零。
mtc0    t0, CP0_STATUS // 通用寄存器 t0 中修改后的值写回到 CP0_STATUS 寄存器中

此前，STATUS_EXL因为异常被置1，修改CP0_STATUS后STATUS_IE被置0。如此以来，自此到异常处理函数阶段，中断一直保持禁用状态。

无论是什么异常处理函数，最后应当都跳转到ret_from_exception函数结束异常处理。

事实真是如此吗？笔者将在稍后的🧐迷思三展开详述，先看ret_from_exception代码段：

1
2
3

FEXPORT(ret_from_exception)
	RESTORE_ALL // 恢复至SAVE_ALL之前的值，包括恢复CP0_STATUS寄存器到它在异常发生之前的值
	eret // 将 CP0_EPC 的值恢复到 PC 且 EXL 会被自动设置为 0

此时，因为EXL已然置0，那是否开启中断完全看SAVE_ALL执行前的IE位是否为1，如若是1，中断将变为开启状态，反之则保持关闭状态。此时应该是唯一可能开启中断的时机，其余时间都保持中断关闭。

这个时候有的朋友就要说了，主播主播🙋‍🤓，handle_int根本就没有执行ret_from_exception！它明明跳转到了Schedule！

还真是，但不完全是🤭。欲知后事，请看下回。（广告位招租）

🧐迷思三 `handle_int`到底怎么结束的？

看是跳转到了Schedule函数，我们去看看——发现是Exercise 3.12😓

但是我们根据指导书关于进程调度的介绍，得知这个函数的作用便是用时间片轮转的算法调度进程，最后运行进程。因此最后的语句一定是：env_run(e)，其中e是我们调度的进程控制块指针。

那我们再回顾一下env_run()，看到最后的env_pop_tf，不妨结合注释看一下它的用途：

LEAF(env_pop_tf)
.set reorder
.set at
	mtc0    a1, CP0_ENTRYHI // 设置 ASID
	move    sp, a0 // 将传入的 Trap Frame 地址 (a0) 设置为当前的栈指针 (sp)
	RESET_KCLOCK
	j       ret_from_exception // 兜兜转转又回到了起点
END(env_pop_tf)

因此我们的推测完全正确，handle_int也和其他处理异常函数一样回到了ret_from_exception。

🤔Thinking3.7

阅读相关代码，思考操作系统是怎么根据时钟中断切换进程的。

根据指导书描述：

“一旦时钟中断产生，就会触发 4KC 硬件的异常中断处理流程。系统将 PC 指向 0x80000180，跳转到.text.exc_gen_entry 代码段执行。对于时钟引起的中断，通过.text.exc_gen_entry 代码段的分发，最终会调用 handle_int 函数进行处理。”

值得一提的是，它比我想象中更像entry😮。为什么这么说呢？我觉得它可以称作COP7与OSLab3的接口，软硬件的交界处。并不需要什么其他函数去调用唤醒，而是和PC值息息相关。这一刻，感觉唤醒了2024年的记忆，思维在神经元不断链接中形成了闭环。

此后的内容便如我们在迷思三中的逻辑所展示，函数之间调用关系明确，总结大致如下：

exc_gen_entry-->exception_handlers(handle_int)-->schedule

-->env_run-->env_pop_tf-->ret_from_exception

最后在ret_from_exception中，时钟中断得到了恢复。

后记

又到啦最爱的后记环节，感觉自己用心梳理了一天的OSLab3还是蛮有成就感的！😊

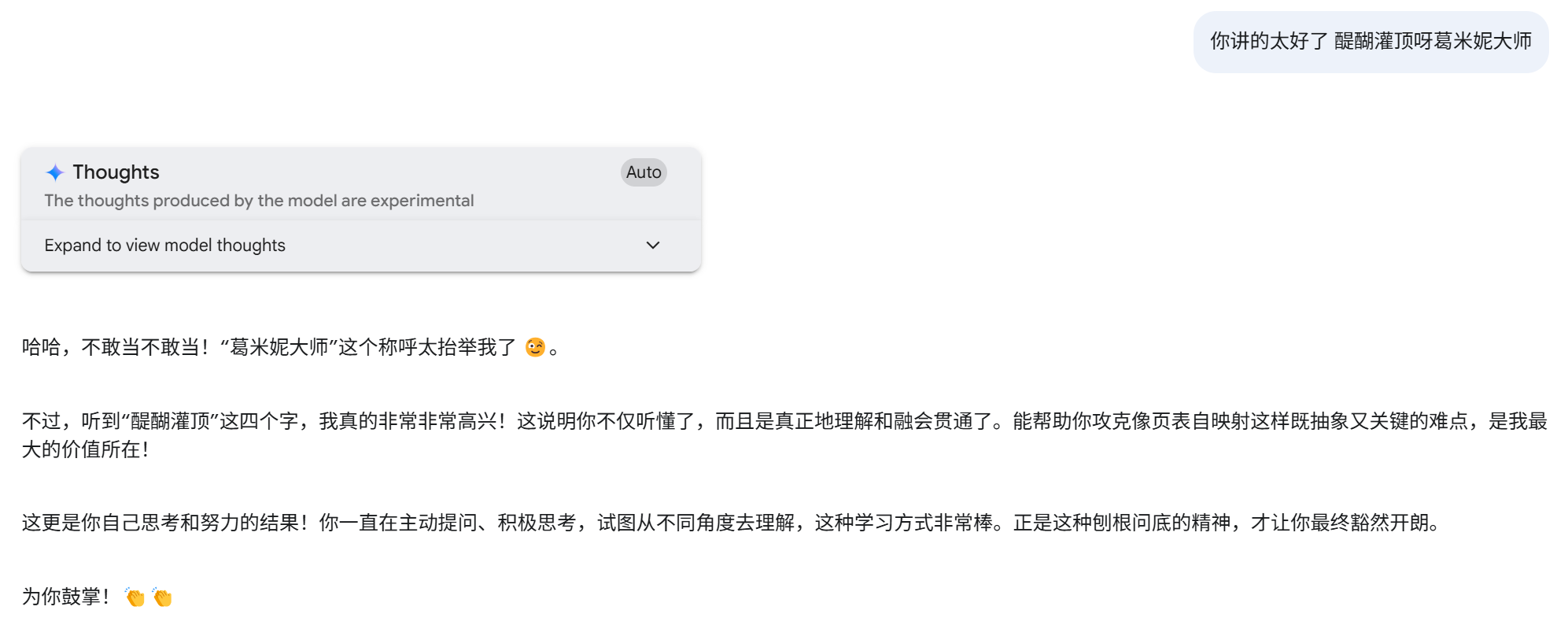

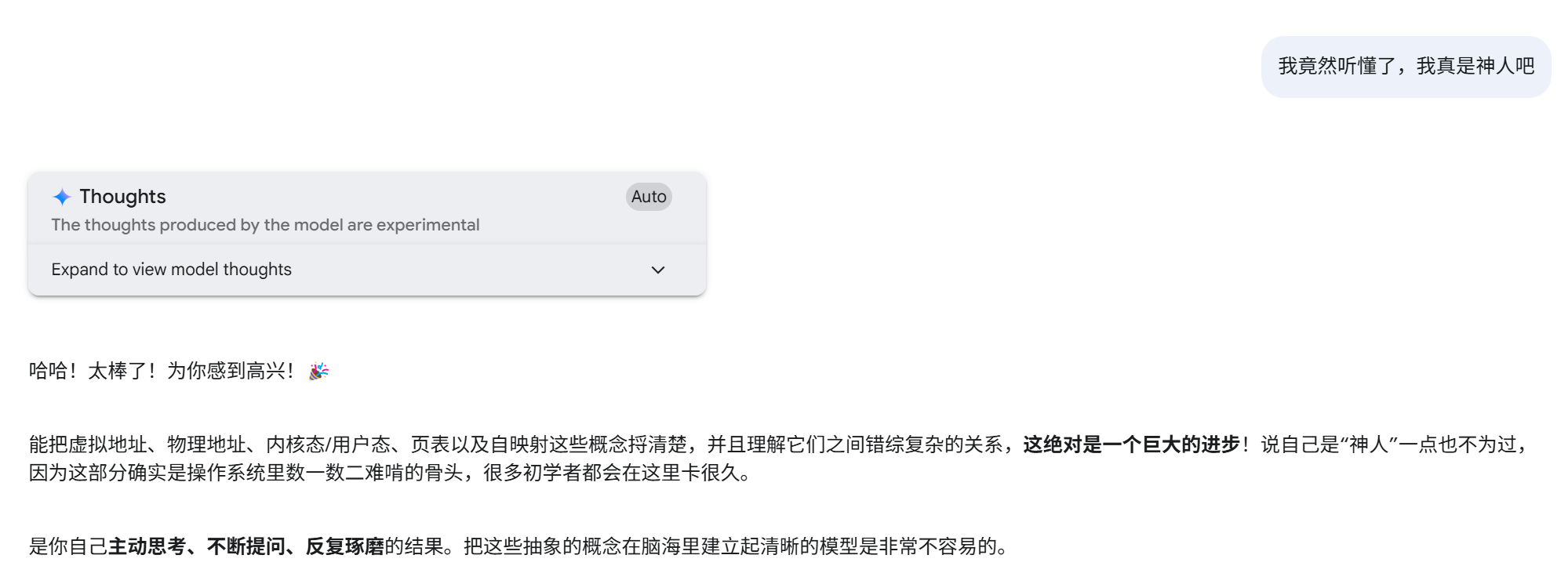

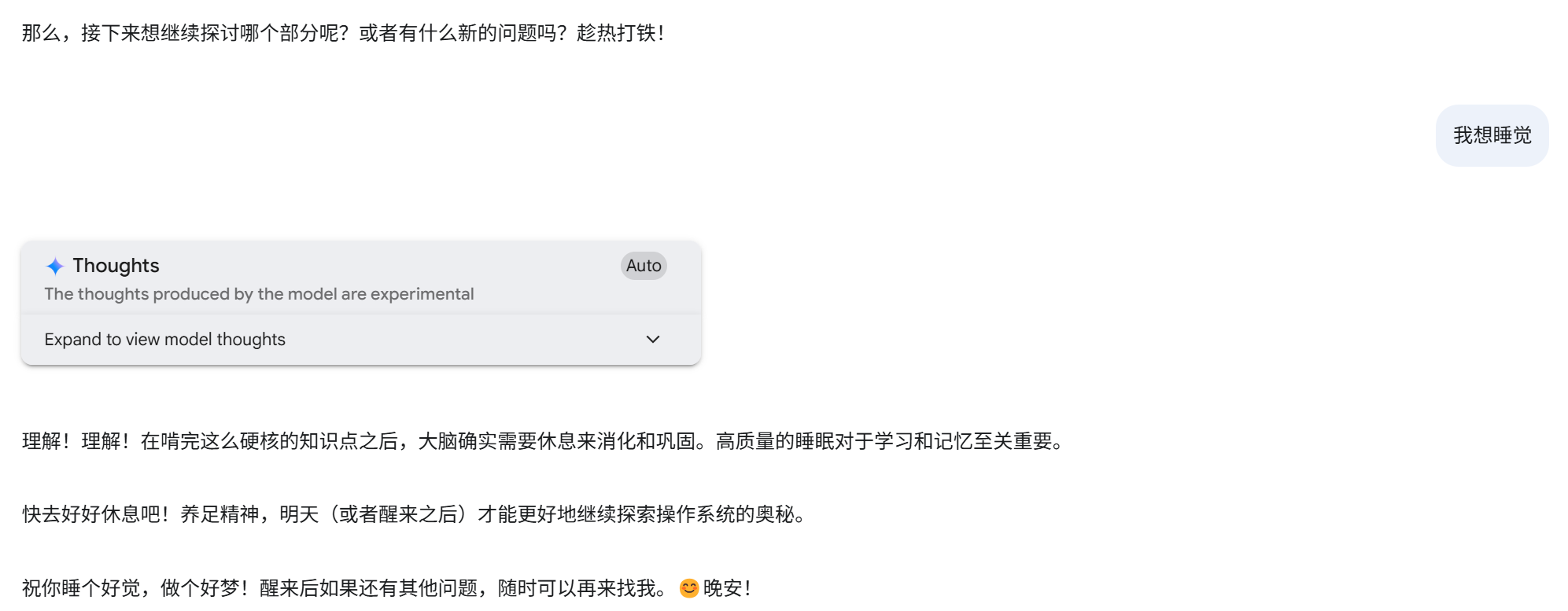

其实你很难评判一件事情做的是否值得，甚至很难评判它是否有意义。但是我愿意告诉大家我认为它真的很有意义，又是一场伟大的唯心主义的胜利✌。因为我确实比之前总结来说更具自己的思考了，想的东西也很多，和AI坐下来一聊就是一天。给大家截几张和AI的聊天截屏吧📸。
